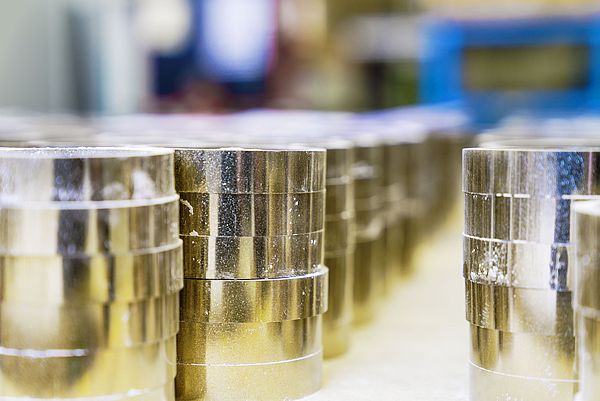

Bandgewickelte toroidale Kernkörper
VDM Metals ist weltweit führender Hersteller von Nickel-Eisen- und Eisen-Nickel-Legierungsflachprodukten. Im Bereich weicher magnetischer Legierungen umfasst unser Portfolio klassische Bänder und Folien sowie hochwertige toroidale Bandkernbasen gemäß DIN 42311. Von der Schmelze des Materials bis hin zur Wärmebehandlung und Beschichtung finden alle Produktionsstufen unter einem Dach bei VDM Metals statt.
Anwendungsbereiche
Tape wound toroidal cores von VDM Metals zeichnen sich durch ihre einzigartige Materialqualität mit hoher Reinheit und optimalem Gefüge sowie ihre maßgenaue Herstellung mit engen Toleranzen aus. Sie werden für eine Vielzahl von Anwendungen eingesetzt. So werden sie zum Beispiel in Summationsstromwandler für Reststrom-Schutzeinrichtungen sowie Instrumententransformatoren für Schutz- und Messzwecke, außerdem in Energiemessgeräten, Strommessern, universellen Messgeräten, Drosseln und in Steuer- und Regelgeräten verwendet. Je nach Endanwendung sind toroidale Bandkerne von VDM Metals in verschiedenen Werkstoffarten, Abmessungen und mit unterschiedlichen Oberflächenveredelungen erhältlich.
Produktkonfiguration
Materialien
Materialien mit mittlerem Nikkelgehalt
Materialien mit hohem Nikkelgehalt
Abmessungen
Innendurchmesser: min. 5 mm
Außendurchmesser: max. 745 mm, größere Kernstücke können durch Aufwickeln hergestellt werden

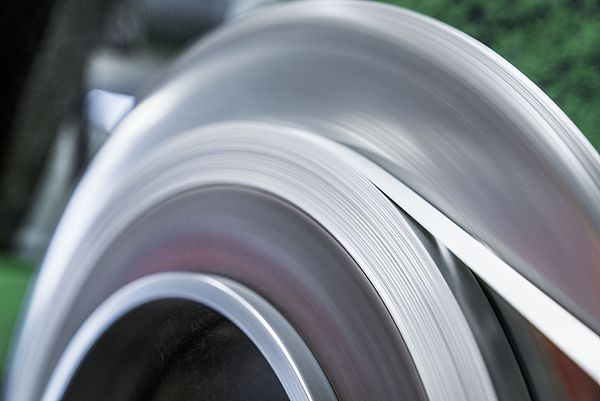

Bänderbreiten: 5 bis 55 mm, breitere Toroidkernbänder werden aus Teilkernen zusammengesetzt
Bänderstärken: 0,06 / 0,10 / 0,20 / 0,35 mm
Beschichtungen / Oberflächenbehandlungen von Toroidkernbändern
Die folgenden Beschichtungen sind verfügbar:
- Nicht fixiert
- Stirnseiten lackfixiert (Fix-SV)
- Mit Lack imprägniert

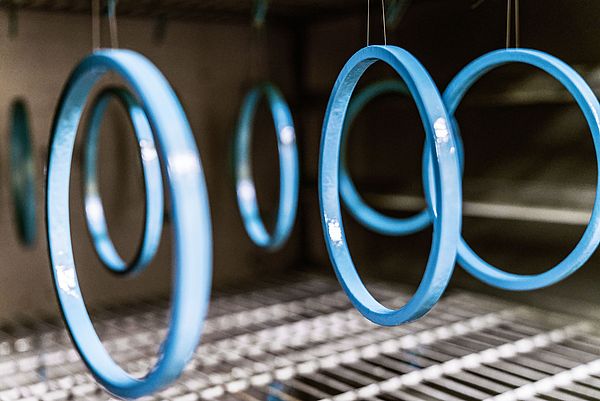

- Pulverbeschichtung (Fix-BK)
- Getrocknet, in Kunststofftrögen oder anderen Materialien eingeschweißt
Ihre Vorteile auf einen Blick
Die Feinmechanik bei VDM Metals bietet:
- Herstellung von kleinen und großen Stückzahlen
- kurze Lieferzeiten
- alle gängigen Abmessungen
- Qualitätskontrolle und -sicherung durch in-house Fertigung der verwendeten Materialien
- Lagerhaltung

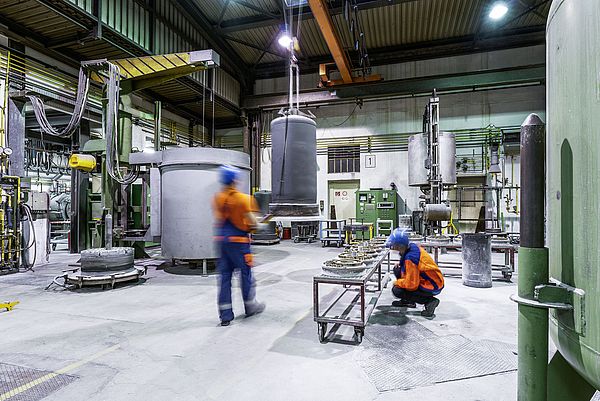

- optimale technische Ausstattung mit drei Wickelmaschinen und vier Glühöfen sowie einem Längsfeldglühofen
- technischer Kundenservice auf Augenhöhe
- Vertragsglühen für weichmagnetische Teile
- Bandbeschichtungen mit Magnesiummethylat (harte Beschichtung) oder Magnesiumoxid (weiche Beschichtung) sowie thermisches Entfetten (Außendurchmesser ≤ 720 mm; Breite ≤ 110 mm, Innendurchmesser 300 oder 400 mm mit Schaft)
Haben Sie Fragen? Kontaktieren Sie uns bitte.
